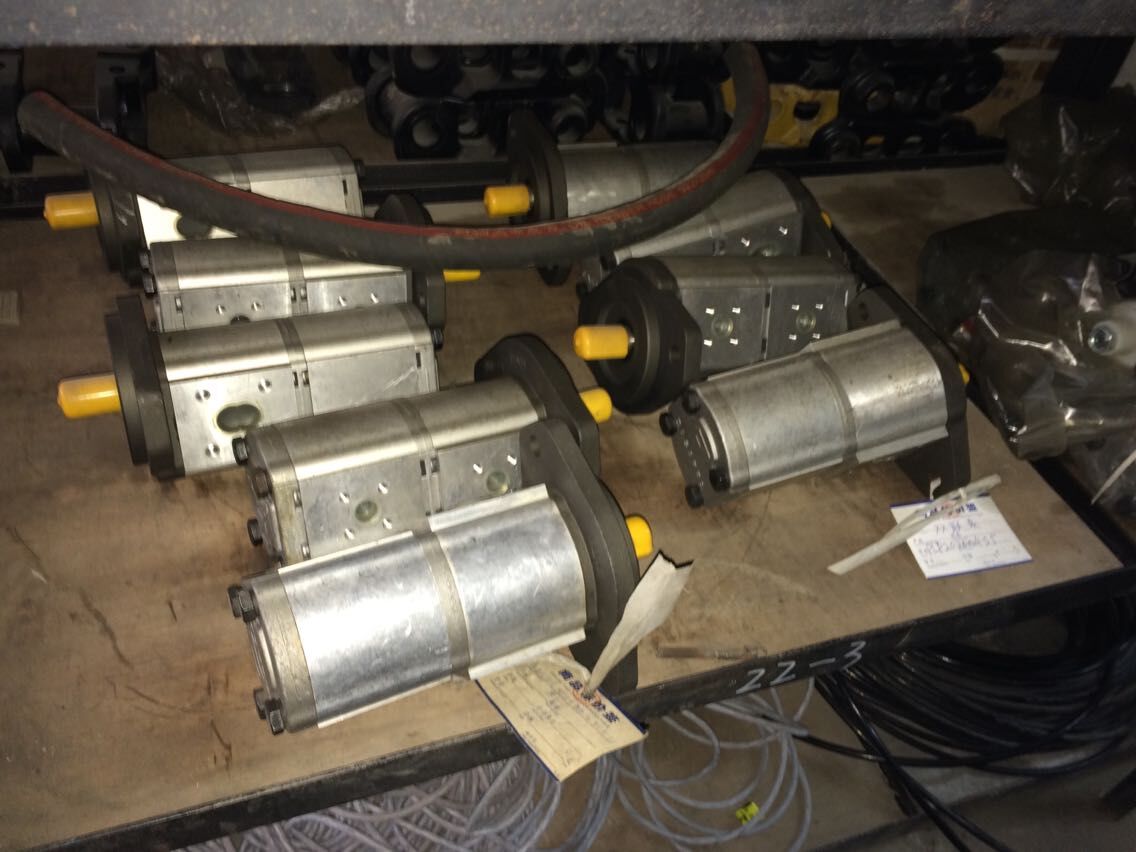

攤鋪機雙聯泵在工作中，出力可不少，但是您知道它供油的原理嗎？

       在回路中用低壓大流量泵1和高壓小流量泵2組成的雙聯泵作動力源;外控順序閥3(卸荷閥)和溢流閥5分別設定雙泵供油和小流量泵2供油時系統的最高工作壓力。當換向閥6處于圖示位置,由于空載時負載很小、系統壓力很低,如果系統壓力低于卸荷閥3調定壓力時,閥3處于關閉狀態,低壓大流量泵1的輸出流量頂開單向閥4,與泵2的流量匯合實現兩個泵同時向系統供油,活塞快速向右運動,此時盡管回路的流量很大,但由于負載很小回路的壓力很低,所以回路輸出的功率并不大。

       當換向閥6處于右位,由于節流閥7的節流作用,造成系統壓力達到或超過卸荷閥3的調定壓力,使閥3打開,導致大流量泵1經過閥3卸荷,單向閥4自動關閉,將泵2與泵1隔離,只有小流量泵1向系統供油,活塞慢速向右運動,溢流閥5處于溢流狀態,保持系統壓力基本不變,此時只有高壓小流量泵2在工作。大流量泵1卸荷,減少了動力消耗,回路效率較高。
